전기의 이동

발전소에서 만들어진 3상 전압을 멀리멀리 송전 과정을 거쳐서 전봇대의 변압기까지 도달한다.

변압기를 거치면 다시 분전반까지 이동한다.

이 분전반을 통해 선풍기나 컴퓨터 등을 사용할 수 있게 된다.

발전소에서 3상 전압을 생산하여 송전한다.

용어

'3상'은 'R상/S상/T상'으로 나뉜다.

이러한 전압들은 변전소를 거치고, 전봇대의 변압기를 거쳐서 가정/공장/빌딩으로 전압을 제공해준다.

'R/S/T상' 말고도 'HOT상', 'line', '선간전압'이라는 용어들이 나오기도 하는데 나라별로 조금씩 사용하는 용어가 다르기 때문에 그렇다. 일단은 그런게 있다 정도로만 알아두자..

선간전압이란? 상전압이란? (용어 알기)

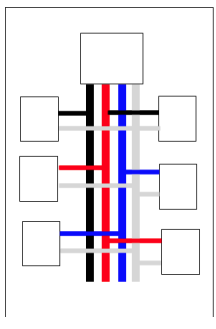

(삼상 4선식)

- 선간전압: line voltage

· 선간 전압은 R,S,T선끼리 연결했을 때의 전압이다. (380V)

- 상전압: phase voltage

· 상전압은 N선과 R,S,T선이 연결되었을 때의 전압이다. (220V)

단상이란? 삼상3선식이란?

- 단상 2선식(single phase two wire): 일반가정에서 사용함

· R,S,T선 中 1개와 N선을 이용하여 220V 전압을 만든다. (=상전압)

- 삼상 3선식(three phase three wire): 잘 안쓰임. 3상 모터 구동시에 주로 씀

· N중성선이 없다.

삼상 4선식이란?

주로 삼상4선식을 많이 쓴다. 대형 빌딩, 공장 등에서 쓴다.

N중성선이 있기 때문에 상전압(220V)를 쉽게 만들 수 있다. 그래서 많이 쓴다.

어차피 이게 있으면 삼성3선식도 쉽게 만들 수 있다. (다운트랜스를 써야한다는데 쉬운거 맞음?)

※ 이론과 실무가 다르다! 삼상3선식에서 이론은 220V지만, 실무에서는 380V로 주로 사용된다.

* 참고(주요 내용) : https://information-factory.tistory.com/88

* 참고(사진) : https://blog.naver.com/somang8991/221604967098

* 참고(사진) : https://m.blog.naver.com/daramjuoo/220057339056

UPS (Uninterrupted Power Supply; 무정전 전원 공급)

정전 되면 배터리에서 DC→AC로 일정시간 공급이 되다가, 전원이 공급되면 다시 Standby상태로 배터리에 전원을 보충하는 장치이다.

(피곤하다.... 일단 여기 링크 달아놓고 나중에 알아보도록 하자. 자고싶다.)

UPS관련 책갈피 : https://ulsansafety.tistory.com/2135
